+7(831)283-71-00

+7(831)283-71-00

Позвонить арталПозвонить артал

пн-чт:с 8 до 17,обед с 12 до 13

пт:      с 8 до 16,обед с 12 до 13

сб,вс-выходной

пн-чт:с 8 до 17,обед с 12 до 13

пт:      с 8 до 16,обед с 12 до 13

сб,вс-выходной

Artal Shell

двухкомпонентная, невспенивающаяся система, предназначенная для изготовления жестких теплоизоляционных пенополиуретановых скорлуп и формованных изделий методом залива в пресс-форму в заводских условиях.



Изготовленная скорлупа, на основе данной системы, используется для теплоизоляции трубопроводов горячего и холодного водоснабжения, систем кондиционирования и отопления.

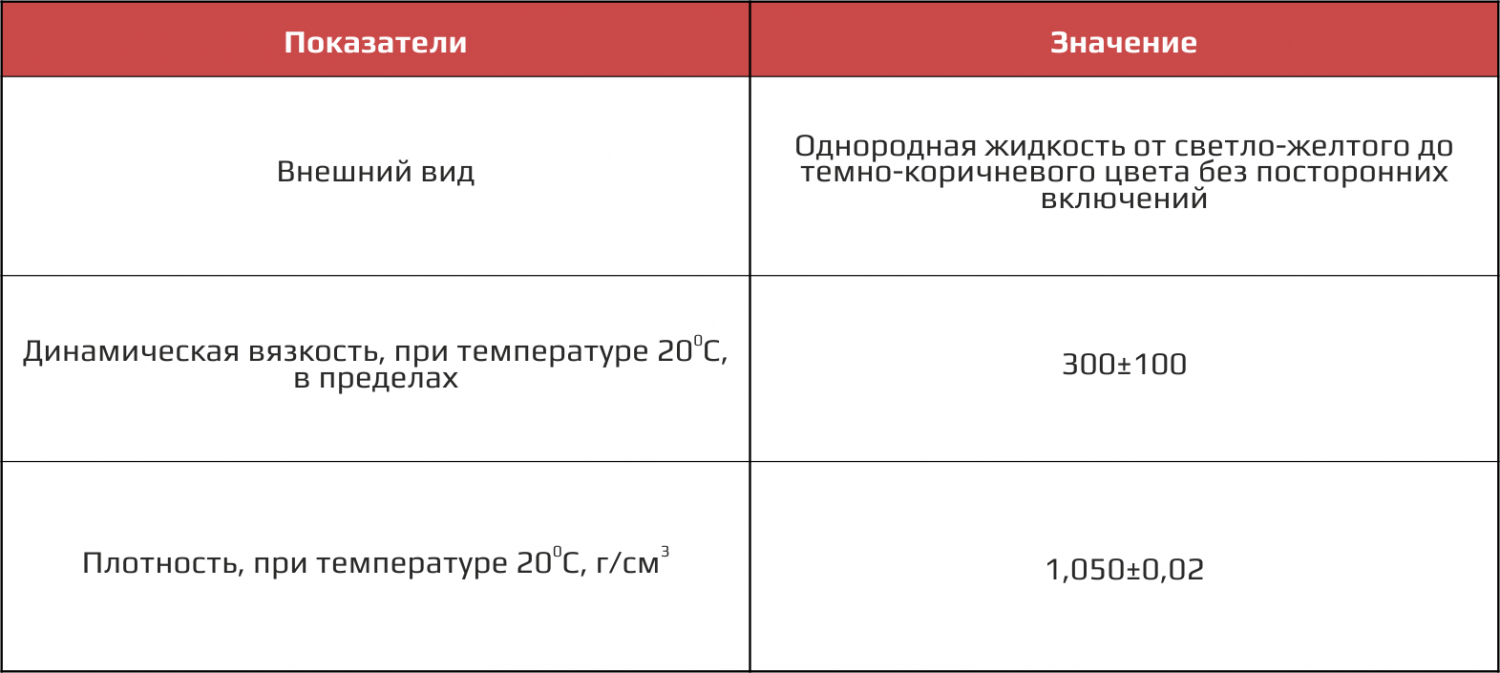

1. Основные характеристики - полиольный компонент А

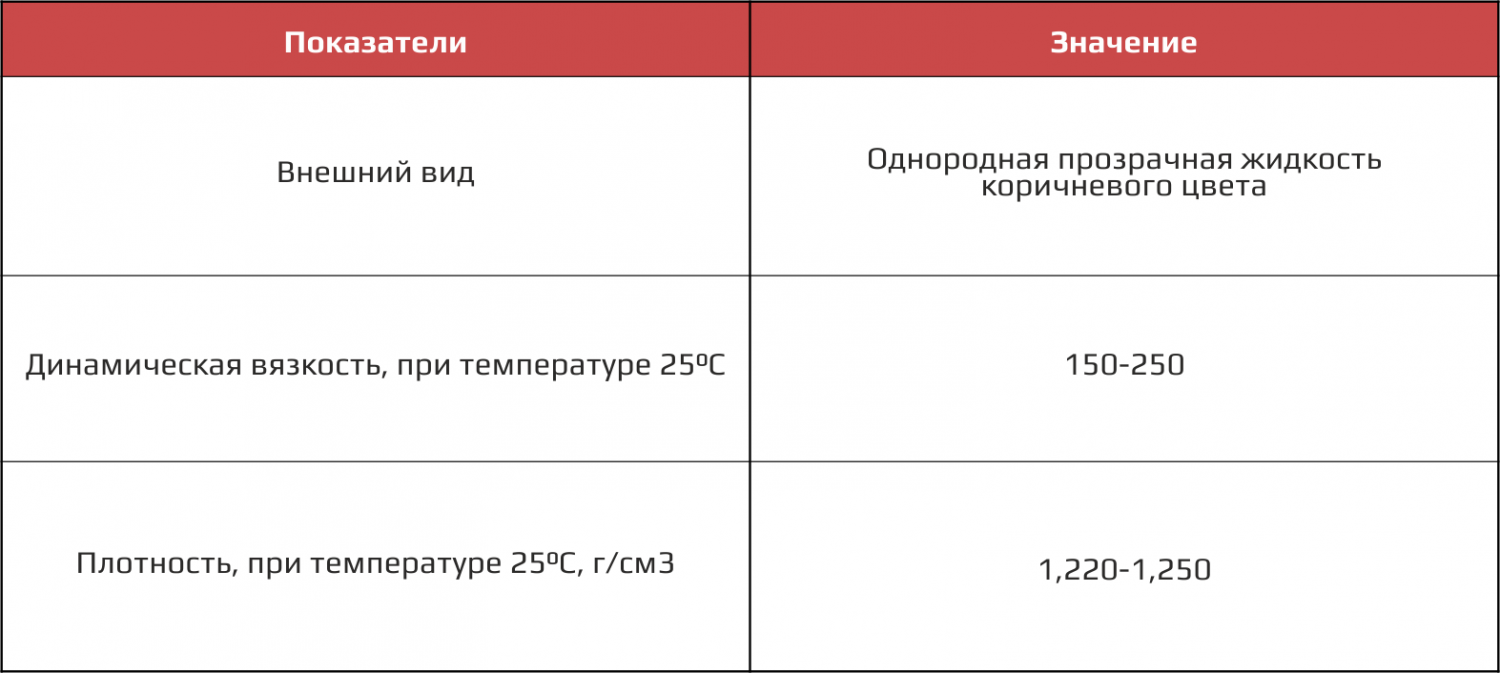

2. Основные характеристики - Изоцианатный компонент Б

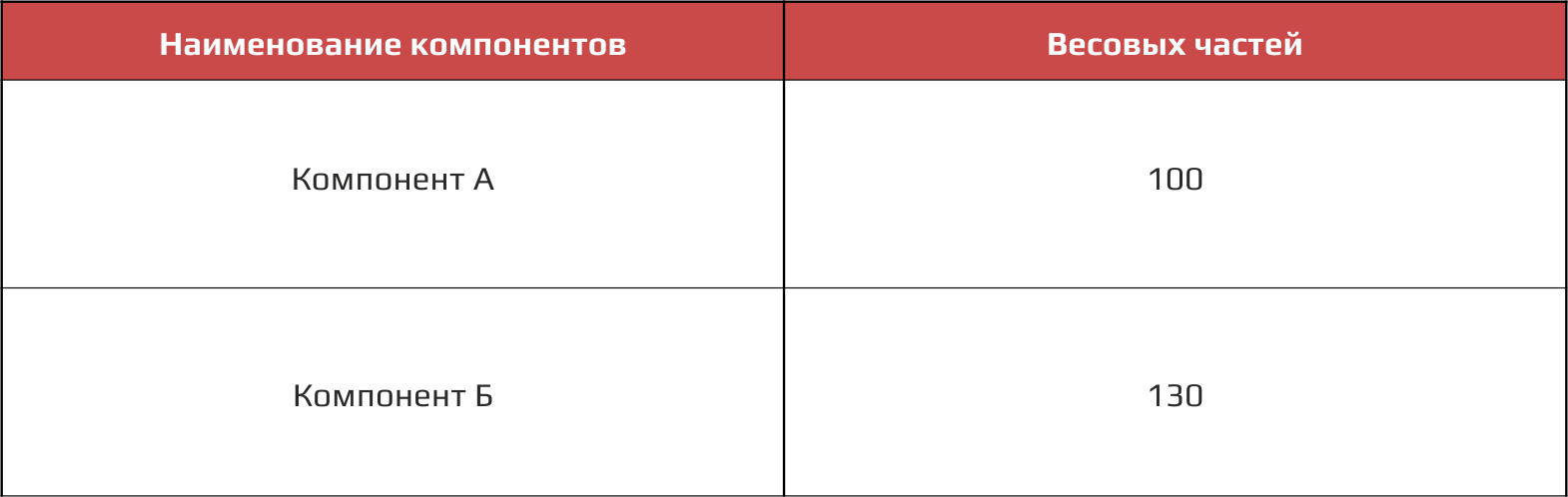

3. Соотношение компонентов при смешивании

Строго соблюдайте пропорции смешивания: любые изменения могут серьезно отразиться на свойствах конечного продукта.

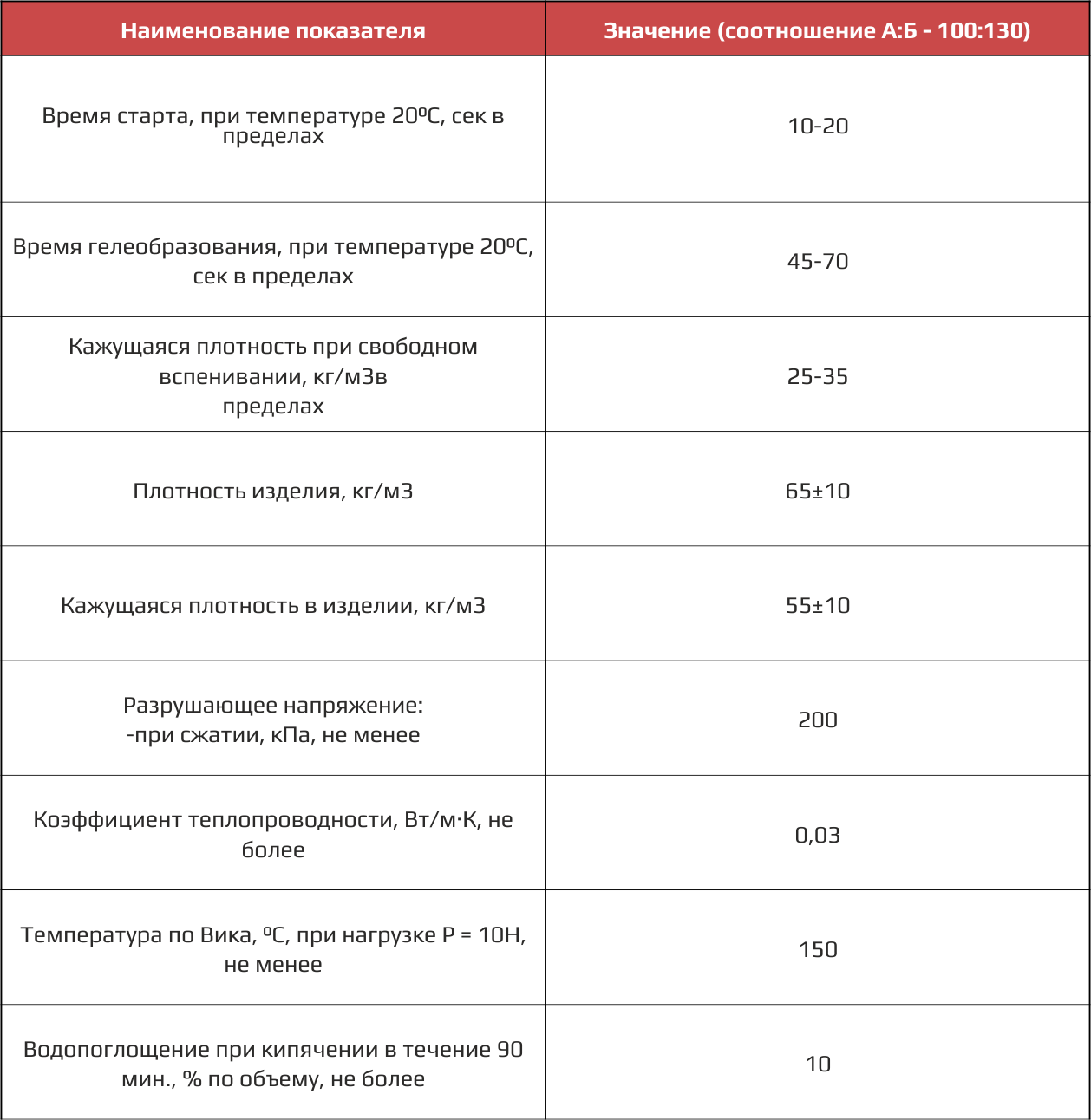

4. Физико-механические показатели полиуретана

Приведенные значения получены в лабораторных условиях: перемешивание на мешалке в течение 8 с, при температуре компонентов 20С. С числом оборотов мешалки 2700 в минуту и диаметром диска 40 мм.

Масса навески А:Б= 25:32,50 г.

5. Рекомендации по переработке



Переработку компонентов производят в помещениях, где присутствует вентиляция.

При работе с материалом использовать защитные очки и перчатки.



Переработку компонентов осуществляют с помощью заливочных машин низкого и высокого давления.

Пресс-форму предварительно обрабатывают антиадгезионной смазкой;

Оптимальная температура пресс-формы от 30С до 45С;

Температура компонентов (20-23)С;

Температура в рабочем помещении (15-30)С;

Время полимеризации материала составляет 15-20 минут, после чего изделие извлекают из формы;



В случае контакта с кожей промыть теплой водой с мылом в течение 10 минут. Не мойте поврежденные участи кожи с растворителями, так как это может усилить загрязнение.



6. Хранение



Полиольный и изоцианатный компоненты А и Б должны храниться в герметично закрытой таре при температуре плюс (15-30)С в сухих складских помещениях в местах, защищенных от прямых солнечных лучей.



В процессе хранения при температуре ниже плюс 15С возможно расслоение полиольного компонента, поэтому перед применением его термостатируют до температуры плюс 20С, а затем перемешивают в течение 10-15 мин с помощью лопастной мешалки или путем прокатывания бочки в горизонтальном положении в течение 20-30 мин.



Гарантийный срок хранения компонента А – 6 месяцев со дня изготовления в герметично закрытой таре поставщика, компонента Б – 12 месяцев. По истечении гарантийного срока хранения продукт необходимо перемешать и проанализировать перед применением на соответствие заявленным характеристикам производителя, и,при условии соответствия, продукт может быть использован потребителем по назначению.
