+7(831)283-71-00

+7(831)283-71-00

Позвонить арталПозвонить артал

пн-чт:с 8 до 17,обед с 12 до 13

пт:      с 8 до 16,обед с 12 до 13

сб,вс-выходной

пн-чт:с 8 до 17,обед с 12 до 13

пт:      с 8 до 16,обед с 12 до 13

сб,вс-выходной

Artal Sandwich

двухкомпонентная система, предназначенная для получения термоизоляционного наполнителя в производстве сэндвич-панелей методом стендовой заливки пенополиуретана.



Пенополиуретановый наполнитель на основе данных систем обладает низким коэффициентом теплопроводности, относительно высокой прочностью, низкой плотностью,термической прочностью, малым водопоглощением, легкостью, высокой адгезией (сцеплением) к металлу, экологической безопасностью, а так же способностью сохранению эксплуатационных характеристик во времени (долговечностью).

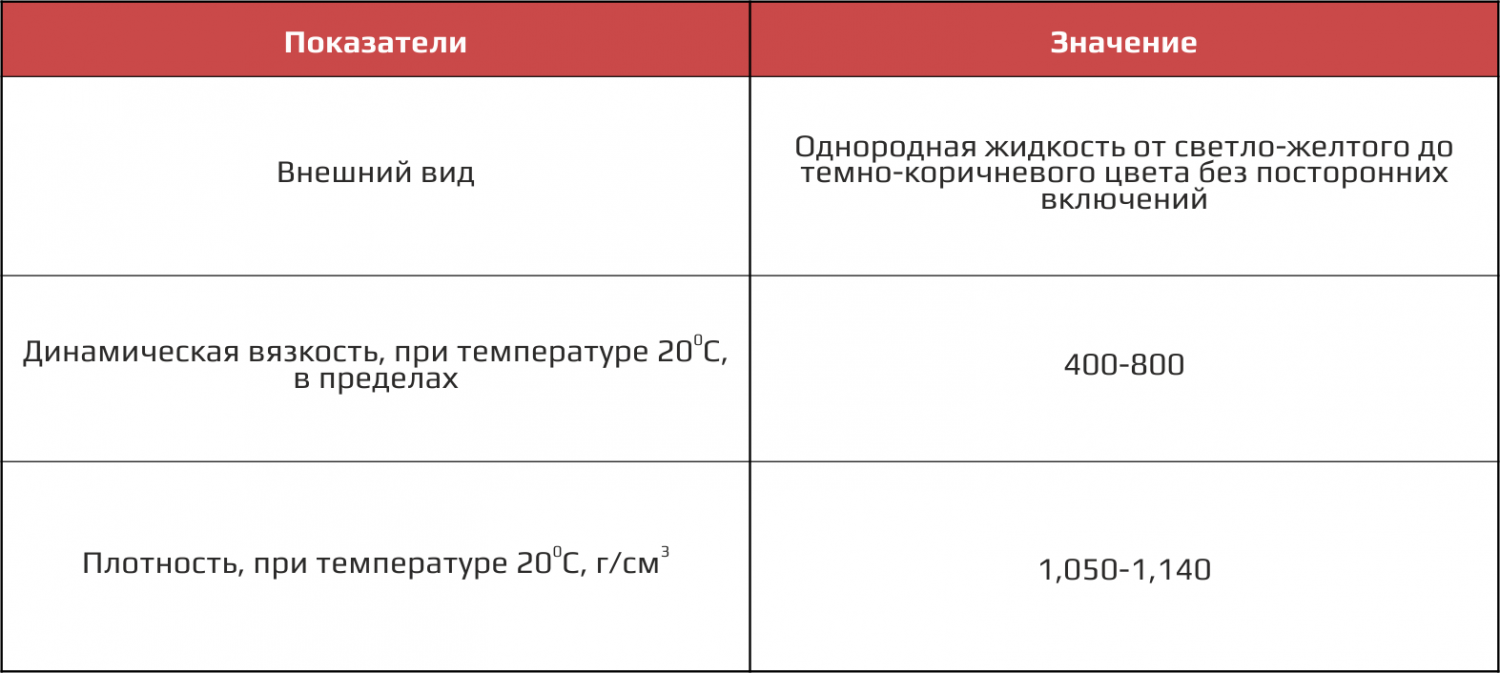

1. Основные характеристики - полиольный компонент А

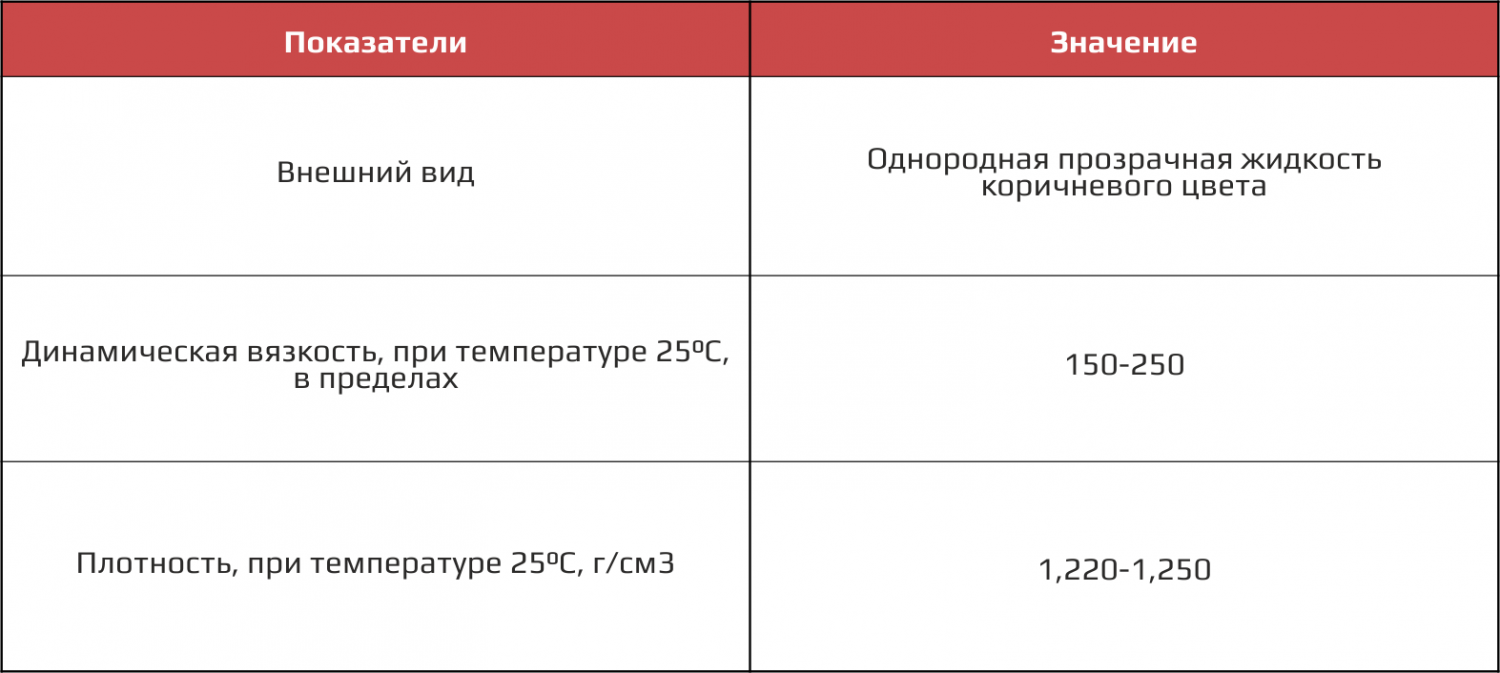

2. Основные характеристики - изоцианатный компонент Б

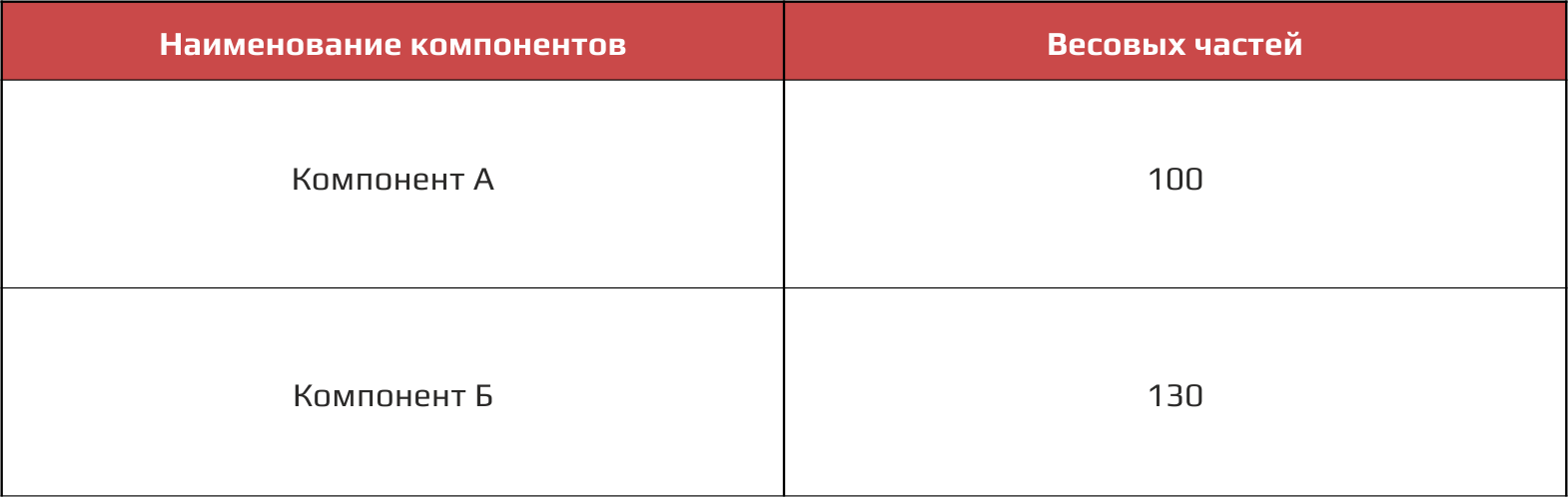

3. Соотношение компонентов при смешивании

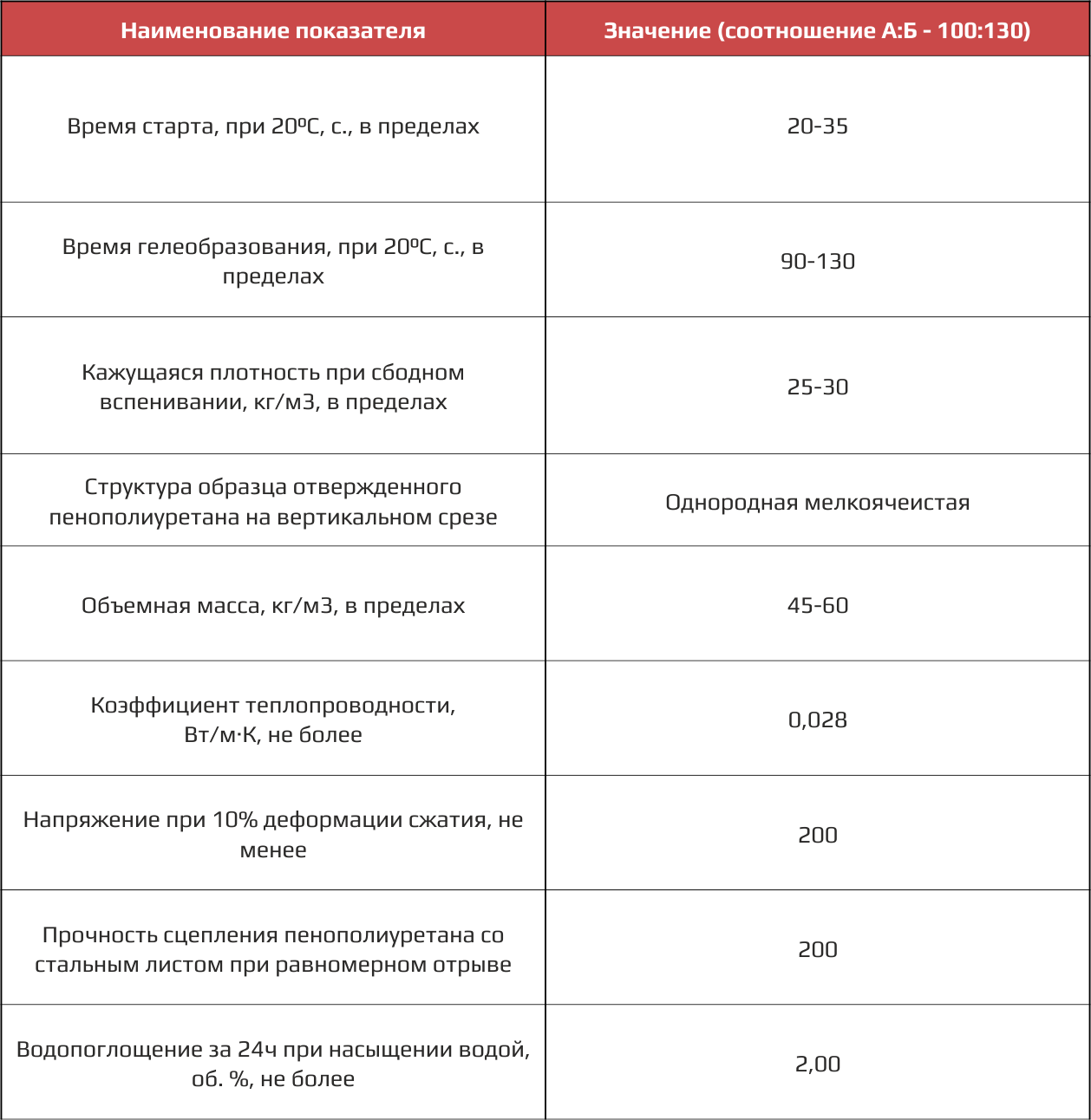

4. Физико-механические показатели полиуретана

Приведенные значения получены в лабораторных условиях: перемешивание на мешалке в течение 10-15 сек. при температуре компонентов 20С, с числом оборотов мешалки 2700 в минуту и диаметром диска 40 мм.

5. Рекомендации по переработке



Переработку компонентов производить в помещениях, где присутствует вентиляция.

При работе с материалом использовать защитные очки и перчатки.



Переработку компонентов методом стендовой заливки пенополиуретана осуществляют с помощью заливочных машин низкого и высокого давления.

Заранее подготовленные металлические панели для заливки пенополиуретановой системы укладывают в оснастку разъёмной формы (пресс-конформатора);

Температура пресс-конформатора (формы) - (30-45)С;

Температура компонента А - (23-24)С;

Температура компонента Б - (23-24)С;

Выдержка металлической панели в пресс-конформаторе (форме) после заливки

системы - (20-25) мин.;

Температура в рабочем помещении - (20-30)С.



В случае контакта с кожей промыть теплой водой с мылом в течение 10 минут. Не мойте поврежденные участи кожи с растворителями, так как это может усилить загрязнение. Получение качественного изделия в процессе технологической переработки сырья возможно лишь при соблюдении указанных условий заливки при строгом соотношении компонентов.



6. Хранение



Полиольный и изоцианатный компоненты А и Б должны храниться в герметично закрытой таре при температуре плюс (15-30)С в сухих складских помещениях в местах, защищенных от прямых солнечных лучей.В процессе хранения при температуре ниже плюс 15С возможно расслоение полиольного компонента, поэтому перед применением его термостатируют до температуры плюс 20С, а затем перемешивают в течение 10-15 мин с помощью лопастной мешалки или путем прокатывания бочки в горизонтальном положении в течение 20-30 мин.



Гарантийный срок хранения компонента А – 6 месяцев со дня изготовления в герметично закрытой таре поставщика, компонента Б – 12 месяцев. По истечении гарантийного срока хранения продукт необходимо перемешать и проанализировать перед применением на соответствие заявленным характеристикам производителя, и,при условии соответствия, продукт может быть использован потребителем по назначению.
